Em redes de tubulações industriais pesadas, especificamente em terminais de liquefação de gás natural liquefeito (GNL), plantas de regaseificação e unidades de separação de ar, os sistemas de tubulação operam regularmente sob condições severas de congelamento profundo, variando de $-150^\circ\text{C}$ até $-196^\circ\text{C}$. Nessas temperaturas ultrabaixas, os metais estruturais convencionais passam por uma rápida transição dúctil para frágil. Isso torna os componentes padrão altamente suscetíveis a fraturas quebradiças catastróficas e repentinas sob pressão.
Fabricar e fornecer um T de solda de topo (BW) ASME B16.9 para serviço criogênico deixa margem de erro absolutamente zero. Como fabricante líder do setor de acessórios para tubos industriais de alta pressão, a Chengji (cncjflange.com) detalha a metalurgia obrigatória, o processamento térmico avançado, os protocolos de soldagem e os padrões de teste necessários para garantir a integridade operacional de longo prazo em aplicações abaixo de zero.
1. Metalurgia avançada e seleção de qualidade de material
O principal requisito de engenharia para um T de solda criogênica é a retenção de excelente tenacidade de entalhe, resistência mecânica e ductilidade estrutural em ambientes de frio extremo.
Por que o aço inoxidável austenítico domina a tubulação criogênica
Ao contrário dos aços ferríticos, os aços inoxidáveis austeníticos possuem uma rede cristalina cúbica de face centrada (FCC). Este arranjo atômico específico impede que eles exibam uma temperatura de transição dúctil-frágil (DBTT) distinta. Conseqüentemente, eles permanecem dúcteis mesmo quando expostos a temperaturas de nitrogênio líquido.
No entanto, as classes comerciais padrão são insuficientes para conformidade com o código de tubulação de pressão:
- O papel crucial das classes "L" de baixo carbono:Para tês de solda criogênicos, ASTM A403 WP304L e WP316L são estritamente obrigatórios. O teor ultrabaixo de carbono ($\le 0,030\%$) é vital. Restringe a precipitação de carbonetos de cromo nos limites dos grãos durante o processo de soldagem de topo. Isso evita a sensibilização na Zona Afetada pelo Calor (ZTA), eliminando o risco de corrosão intergranular e fissuração sob tensão térmica.
- Ligas alternativas com alto teor de níquel:Para configurações especializadas que manipulam hélio líquido (operando até $-269^\circ\text{C}$), ligas de níquel exóticas como Inconel 625 ou Monel 400 são utilizadas de acordo com as especificações ASTM B366 devido à sua excepcional resistência ao escoamento e estabilidade à contração térmica.
Matriz de seleção de material de adaptação criogênica
| Grau de material (ASTM) | Tipo de Aço/Liga | Temperatura Mínima de Serviço | Aplicação comum de fluidos industriais |
| ASTM A420 WPL6 | Aço carbono de baixa temperatura | $-45^\circ\text{C}$ | Petróleo e Gás para Clima Frio, Propano |
| ASTM A403 WP304L | Aço Inoxidável Austenítico | $-196^\circ\text{C}$ | Armazenamento de GNL, Nitrogênio Líquido ($LN_2$) |
| ASTM A403 WP316L | Inoxidável estabilizado com molibdênio | $-196^\circ\text{C}$ | Transportadores marítimos de GNL, meios criogênicos ácidos |
| ASTM B366 UNS N06625 | Liga de níquel Inconel 625 | $-269^\circ\text{C}$ | Hélio Líquido ($LHe$), Propulsão Aeroespacial |
2. Tratamento térmico pós-formação: recozimento de solução completa
Quer um T de solda seja fabricado por extrusão a quente ou por enchimento hidráulico a frio a partir de uma matéria-prima de tubo sem costura, o processo de conformação introduz enormes tensões mecânicas residuais na matriz metálica. Em ambientes abaixo de zero, essas tensões absolutas atuam como pontos de concentração de tensão que aceleram drasticamente a propagação de microfissuras.
Para neutralizar esse risco, todos os tees criogênicos de aço inoxidável na fábrica de Chengji passam por recozimento de solução completa obrigatório:
- Imersão Térmica:As conexões forjadas são aquecidas uniformemente a uma faixa de temperatura entre $1040^\circ\text{C}$ e $1150^\circ\text{C}$, permitindo que quaisquer fases secundárias ou carbonetos de cromo se dissolvam completamente de volta na solução sólida de austenita.
- Têmpera rápida com água:Os tees são imediatamente temperados com água para reter a microestrutura homogeneizada. Este refinamento metalúrgico garante máxima tenacidade à fratura, ductilidade uniforme na espessura da parede e ótima resistência a choques estruturais abaixo de zero.
3. Protocolos rigorosos de soldagem e controle de ferrite Delta
A fabricação de um T soldado - especificamente para T soldados com costura longitudinal - requer adesão estrita às Especificações de Procedimento de Soldagem (WPS) qualificadas de acordo com a Seção IX da ASME.
- Prioridade de Soldagem TIG (GTAW):A soldagem a arco de gás tungstênio é obrigatória para o passe de raiz de juntas criogênicas. Esta técnica de soldagem proporciona controle preciso da penetração, evitando cordões de solda internos, inclusões de escória ou porosidade interna da raiz que poderiam provocar fluxo turbulento ou trincas localizadas.
- A Lei de Balanceamento de Ferrite Delta:Na fabricação padrão de aço inoxidável, é necessário um pequeno volume de ferrita delta (normalmente de 3 a 8 números de ferrite, ou FN) no metal de solda para evitar trincas a quente durante o resfriamento. No entanto, no serviço criogênico, o excesso de ferrita atua como uma fase frágil que degrada a resistência ao impacto em baixas temperaturas. Para aplicações criogênicas, o conteúdo de Ferrita Delta deve ser rigorosamente limitado (muitas vezes restrito a uma janela estreita de 2 a 5 FN) usando medidores de ferrita calibrados para equilibrar a prevenção de trincas a quente com tenacidade abaixo de zero.
4. Rigoroso controle de qualidade e testes de impacto destrutivo
Um teste de pressão genérico não pode provar a capacidade de uma conexão sobreviver ao ciclo térmico. Chengji impõe um fluxo de trabalho exaustivo de testes de controle de qualidade/controle de qualidade adaptado para conformidade criogênica:
Teste de impacto Charpy V-Notch (CVN)
De acordo com ASME B31.3 (Código de tubulação de processo) e ASTM A403, os materiais de amostra de produção devem passar por testes destrutivos Charpy V-notch. As amostras de teste (extraídas do corpo da conexão e da área da costura de solda) são resfriadas até o limite operacional exato pretendido (por exemplo, mergulhadas em nitrogênio líquido a $-196^\circ\text{C}$). O martelo de impacto mede a absorção de energia:
O material deve atender a critérios rígidos de código, normalmente exigindo uma expansão lateral mínima de $\ge 0,38\text{ mm}$ ($0,015\text{ polegadas}$) em vez de meros valores de energia. Isso prova que o metal pode deformar-se plasticamente em vez de quebrar sob impactos repentinos de alta pressão.
Avaliação Não Destrutiva Avançada (EQM)
- 100% Teste Radiográfico (RT) ou Teste Ultrassônico (UT):Executado em todas as costuras soldadas para verificar a ausência absoluta de defeitos volumétricos subterrâneos.
- Teste de líquido penetrante de alta sensibilidade (PT):Aplicado no raio da virilha de alta tensão e nas extremidades chanfradas do tee para verificar se há fraturas microscópicas na superfície.
5. Precisão geométrica e compatibilidade de design de contração
Os fluidos criogênicos apresentam viscosidade excepcionalmente baixa e altas taxas de contração térmica. Qualquer desvio geométrico no layout da tubulação causará uma distribuição desigual da tensão térmica localizada durante o resfriamento do sistema.
- Preparação do Bisel (ASME B16.25):As extremidades de soldagem do tubo em T devem ser usinadas com concentricidade perfeita e tolerâncias de bisel acentuadas (normalmente $37,5^\circ \pm 2,5^\circ$) para permitir um encaixe perfeito com tubos adjacentes.
- Alinhamento do Sistema Integrado:Para evitar bolsas internas de estagnação de fluido - que podem provocar evaporação instantânea e picos de pressão localizados - as tolerâncias dimensionais do T devem estar perfeitamente alinhadas com os componentes complementares da tubulação.

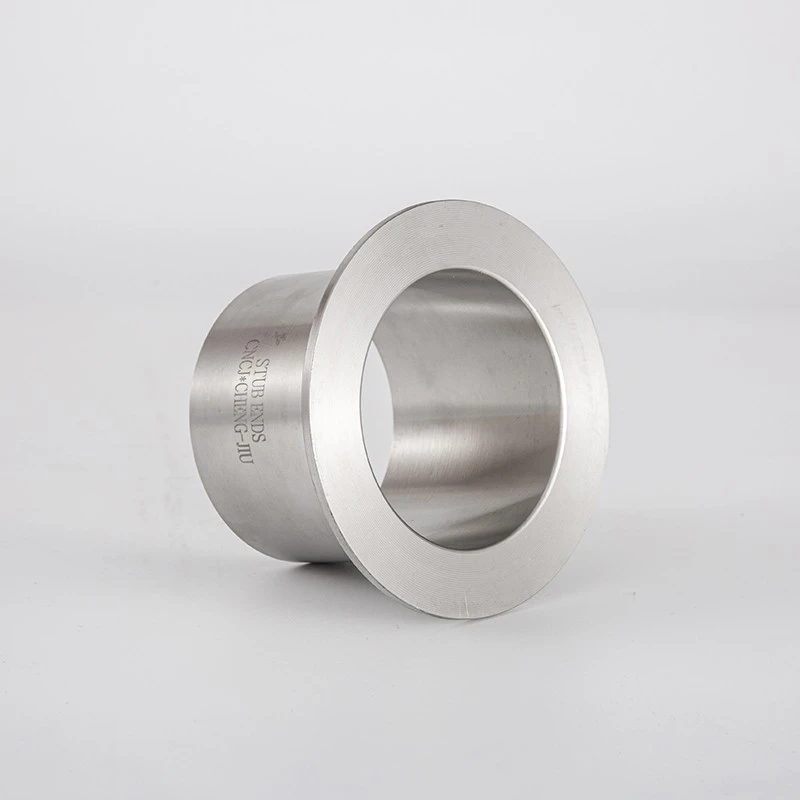

Ao construir coletores criogênicos, os engenheiros devem adquirir componentes de um único fabricante de alta precisão para corresponder aos diâmetros internos exatos. Chengji garante que os perfis chanfrados de nossos tees criogênicos se integrem perfeitamente com nossas pontas de ponta industriais para serviços pesados, redutores concêntricos de aço inoxidável de alta integridade e tampas de extremidade de tubo soldadas com pressão personalizada. Esta correspondência dimensional exata elimina camadas limites turbulentas localizadas.
Conclusão: Fonte de acessórios criogênicos totalmente rastreáveis
As arquiteturas de tubulação de engenharia para líquidos criogênicos não deixam espaço para componentes comprometidos. A aquisição de tês de solda não certificados, sem tratamentos térmicos pós-soldagem verificados ou certificações de impacto abaixo de zero, representa um grave risco para a segurança da planta industrial.
Em Chengji, nossa fábrica opera sob abrangentes estruturas de qualidade ISO 9001:2015. Fornecemos rastreabilidade completa do material, fornecendo acessórios de solda de topo criogênicos certificados com relatórios de teste de material (MTRs) EN 10204 3.1 que detalham a composição química exata, registros de recozimento de solução e dados de impacto Charpy.
Otimizando um gasoduto de congelamento ou gerenciando uma lista de compras para uma próxima instalação de GNL?Contato a equipe de engenharia da Chengji hoje para consultas técnicas dedicadas, desenhos dimensionais e cotações de projetos direto da fábrica.
Referências Industriais
ASME B31.3:Padrões de projeto e construção de tubulação de processo
ASME B16.9:Dimensões dos acessórios para soldagem de topo forjados feitos na fábrica
ASTM A403/A403M:Especificação padrão para conexões de tubulação de aço inoxidável austenítico forjado
API 570:Código de inspeção de tubulação: inspeção em serviço, classificação, reparo e alteração de sistemas de tubulação
